蜂雀OSD产品设计四个原则产品尽可能小
功能尽可能全
关键数据精确
GPS搜星要迅速
使用说明1. 蜂雀OSD为了达到产品小巧，重量轻的目的，去掉了以往产品上的开关电源模块，通过接收机通道，来给主板和GPS提供电源，每套产品都会配一根双公头舵机线，所以必须用舵机线把接收机和OSD主板连起来，OSD才能正常工作。

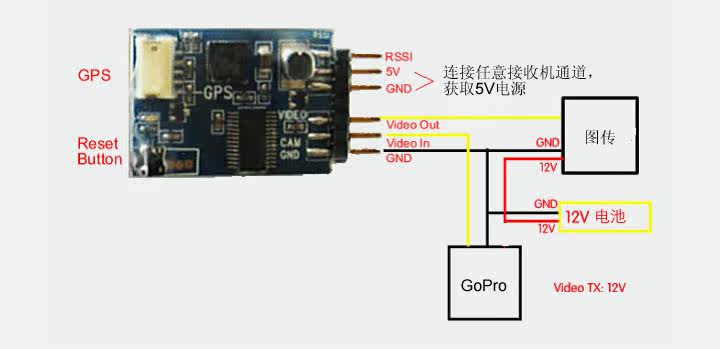

2. 和图传，摄像头连接的一共有三个引脚。只要把原理理解清楚就很容易连接了。
图传视频信号线连接视频输出(Video Out)，图传地接OSD地
摄像头视频信号线连接视频输入(Video In)，摄像头地接OSD地
最后就是用电池给图传和摄像头供电就可以了
[img=720,349]http://img04.taobaocdn.com/imgextra/i4/265677212/T2Q6KTXhJaXXXXXXXX_!!265677212.jpg[/img]
技术指导1、Skylark为了适应PFV的复杂电磁环境，采用独有技术，优化提升了GPS的抗干扰能力，大大加快了搜星速度，首次上面冷启动，室外一般半分钟就能找到星；因为GPS，热启动模式下，一般不会超过10秒。
2. 蜂雀OSD上电后，GPS搜到4颗星起飞点就会锁定，回航指示和高度计算都是基于该点进行计算，GPS锁定了才能起飞。如果GPS锁定后，移动了飞机初始位置，可以按OSD上面的复位按钮(Reset)，重新计算起飞点。
3. 为了保证测量高度精确，蜂雀OSD通过气压计测量高度。OSD显示的高度是相对高度（相对起飞点），所以高度指示，需要GPS锁定后才能正常显示。
4. 蜂雀OSD很轻，全重仅23克(包含电流/电压传感器，OSD主板，GPS模块)。因为OSD直接从接收机取电，如果用户对重量很苛刻，又不需要测量电流电压，可以去掉电流/电压传感器模块。
